パナソニック芝刈り機EY2273Pのリール刃EY8208と固定刃EY8209の交換手順

パナソニックの電動芝刈り機 EY2273Pの刃が切れなくなりました。

替え刃 EY8208(リール刃)とEY8209(固定刃)を購入できましたので交換しました。

現在、我が家の芝刈り機はパナソニックからマキタの充電式に買い替えています。

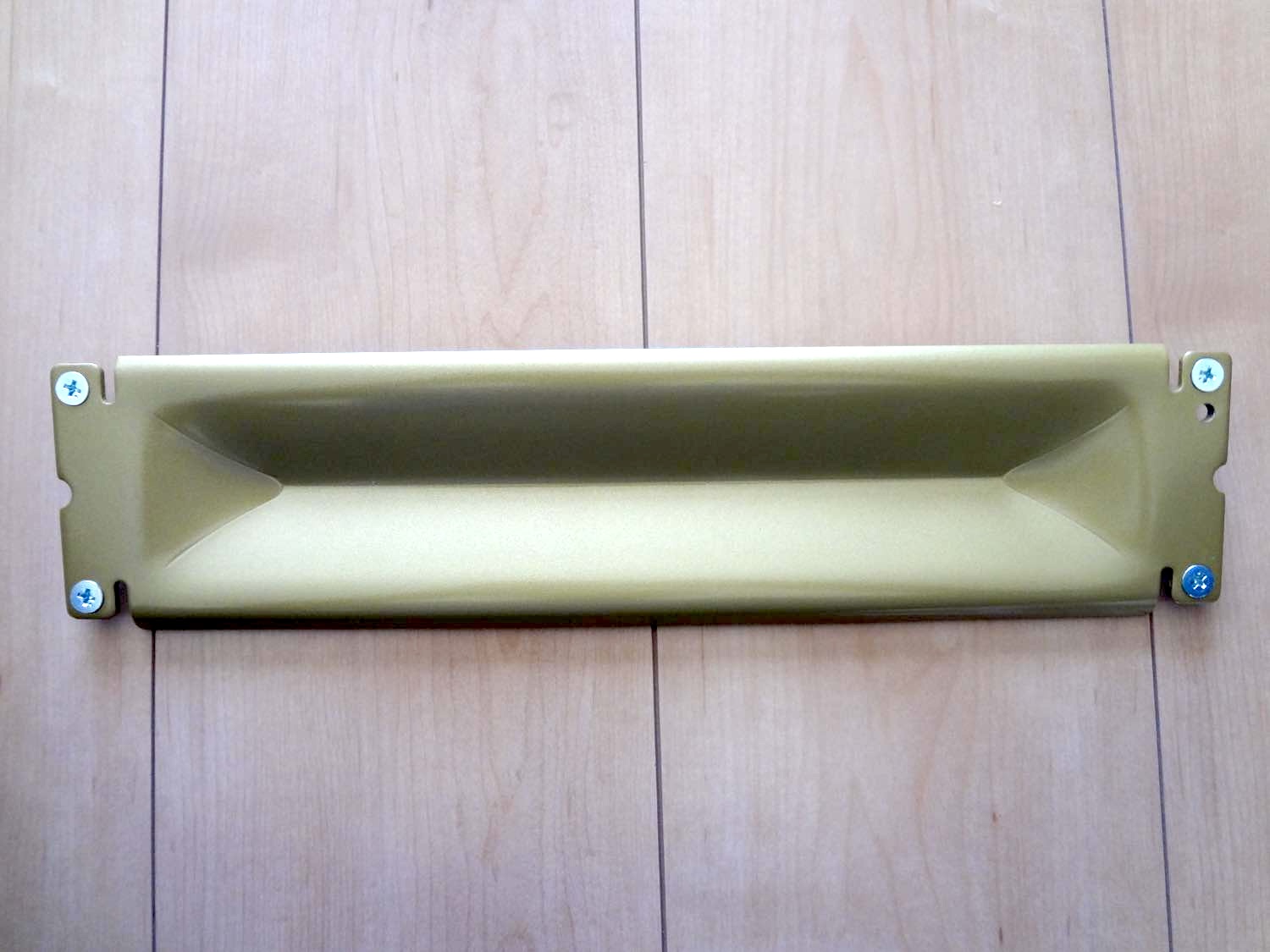

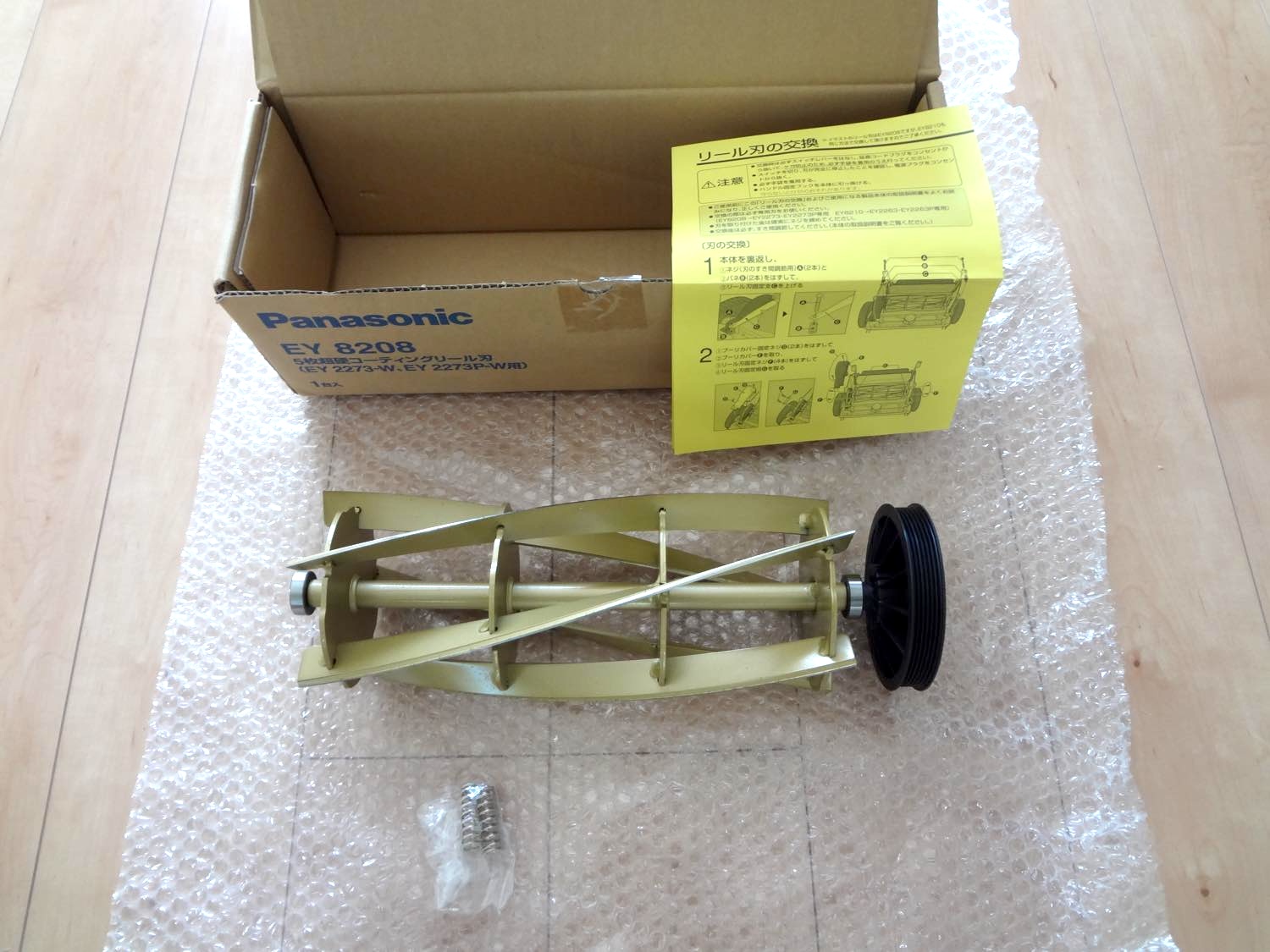

5枚超硬コーティングリール刃 EY8208	超硬コーティング固定刃 EY8209

実際の交換手順を写真付きで残しました。

10年近く使用してきた芝刈り機ですので汚れが目立っていますが、元気に動いています。

交換後にリール刃と固定刃との隙間を調整して使用しました。

音が静かになり、切れ味は新品当時に戻りました。

リール刃の交換手順

1-1  芝刈り機の本体を室内等に置きます。

1-2  本体を反転させます。

1-3  リール固定子を固定しているネジ(左側1本と右側1本)をドライバーで外します。

1-4  ネジを外した状態です。その下にあるバネを手でずらして外します。

1-5  取り外したバネとネジです(左側)。

1-6  固定子を手で上に引き上げていきます。

1-7  固定子の引き上げ途中の状態です。少し力が必要です。

1-8  固定子を最上部まで手に力を加えて引き上げます。

1-9  左側の黒いプーリーカバーを外します。上下のネジ2本をゆるめると外れます。

1-10  プーリーカバーを外した状態です。

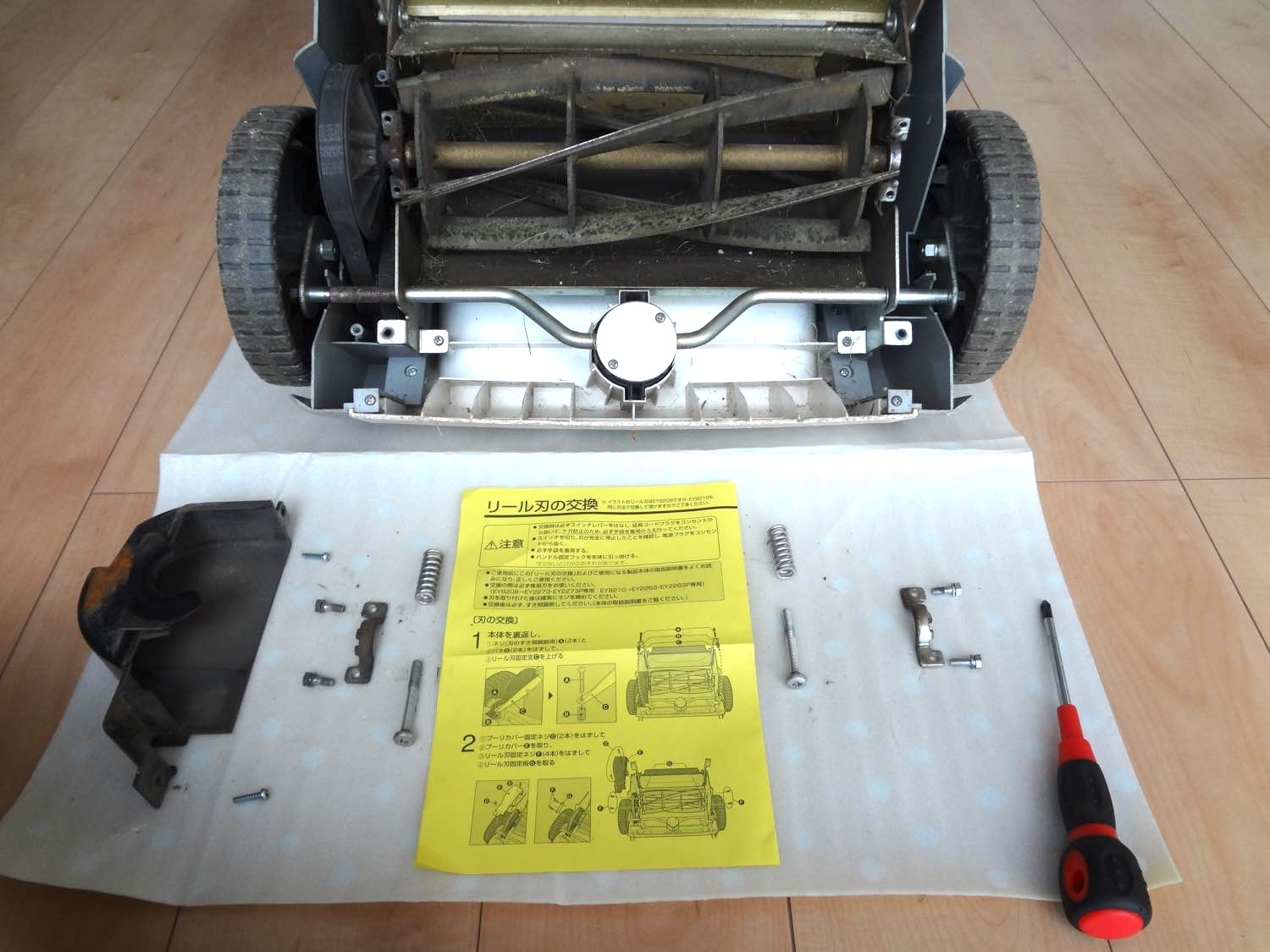

1-11  今までに外した部品です。

1-12  古いリール刃を左右で固定しているネジ4本を取り外します。

1-13  リールを固定していた部品とネジです(左側)。

1-14  今までに外した部品です。

1-15  古いリールを右側を手前にずらすと、ゴムプーリーが外れます。

1-16  古いリール刃を取り外します。

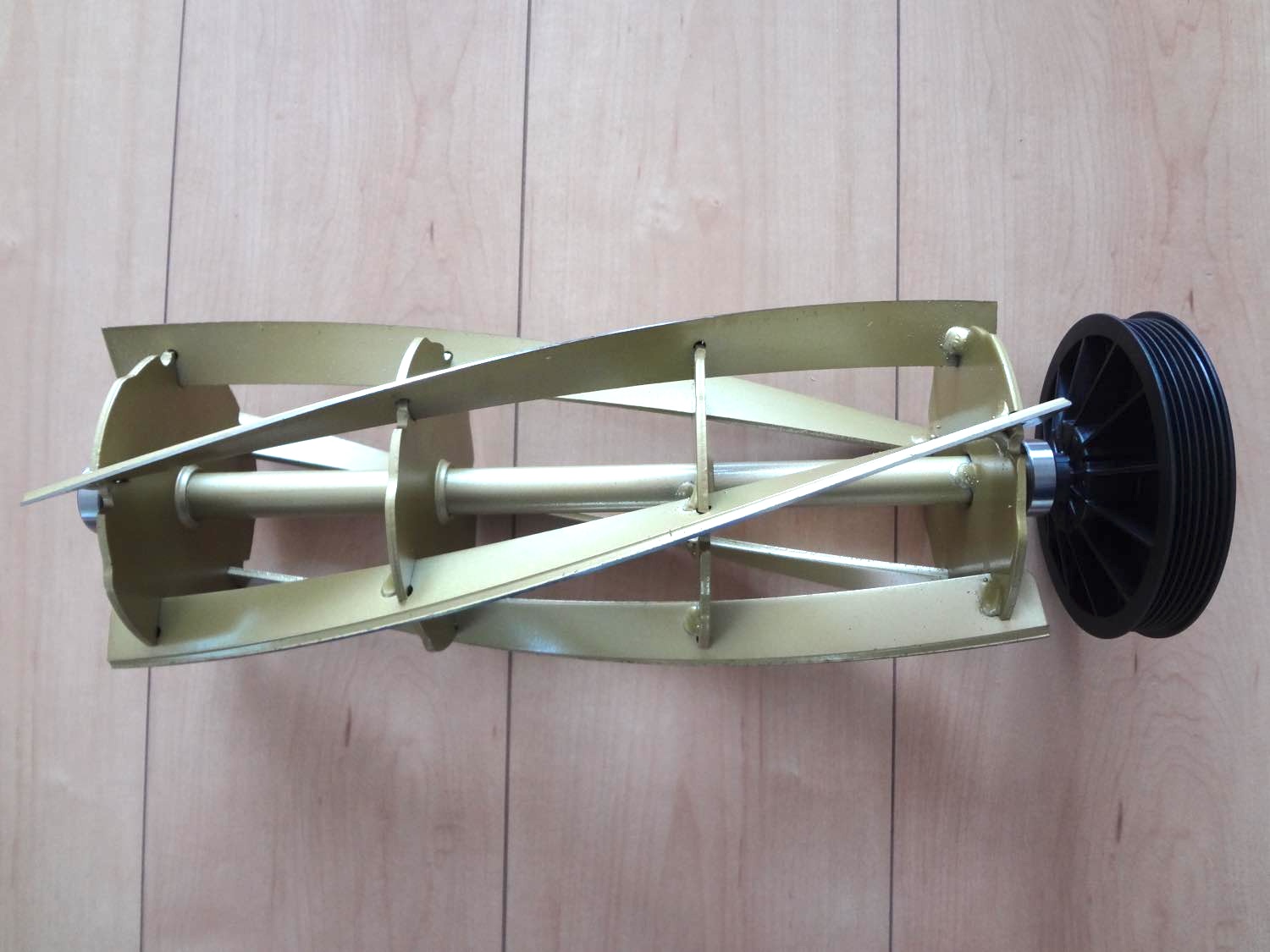

1-17  新品のリール刃を準備します。

1-18  新品のリール刃を取り付けます。今まで取り外した部品を取り付けます。

1-19  バネは新品に交換します。

1-20  固定刃を除き、リール刃が取り付いた状態です。

固定刃の交換手順

2-1  古い固定刃を固定している左側2本と右側2本のネジをドライバーで回して外します。

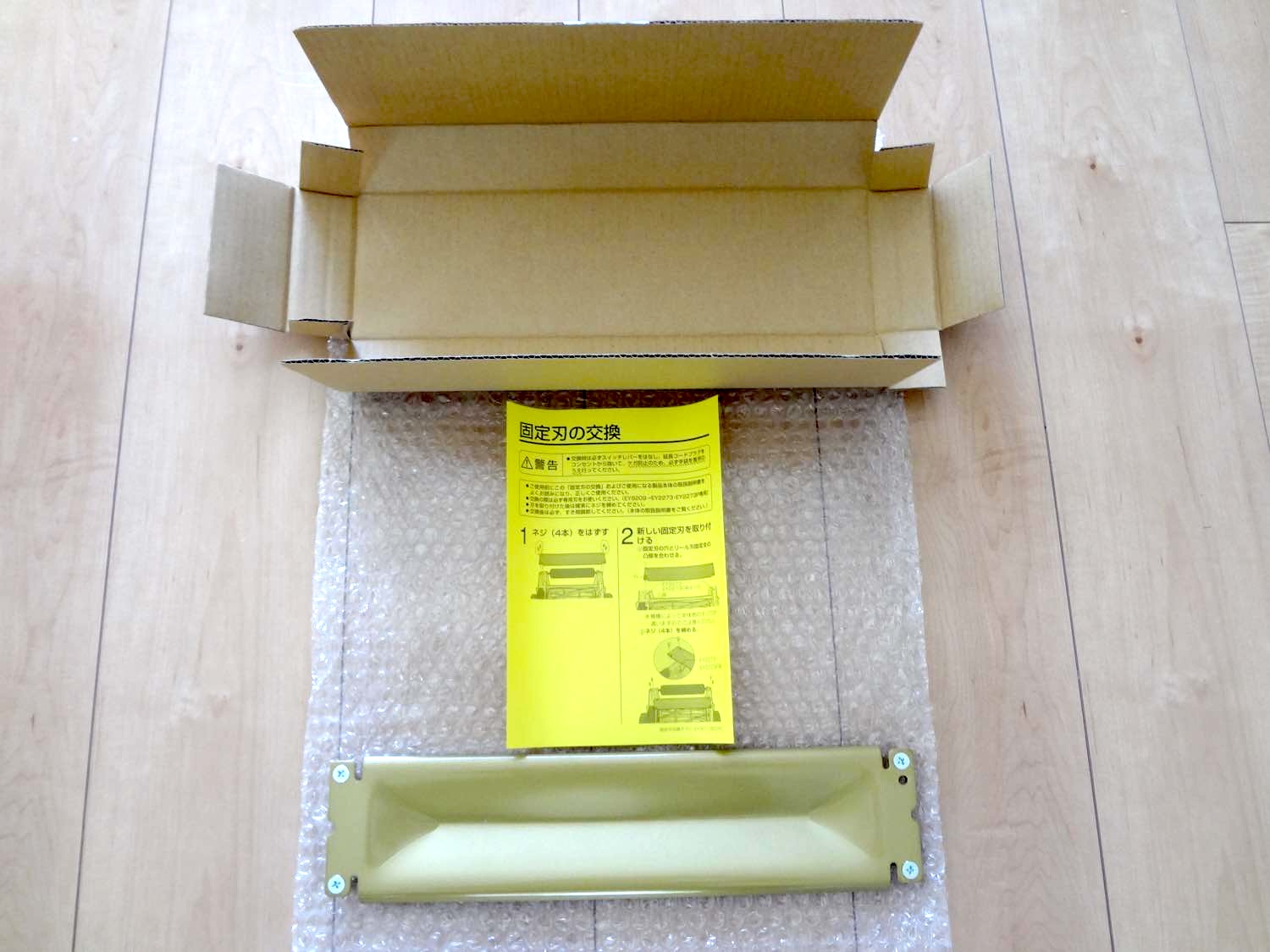

2-2  古い固定刃を外し、新品の固定刃を準備します。

2-3  古い固定刃を外した状態です。下に交換済みの新品のリール刃が見えます。

2-4  新品の固定刃を取り付け、左側2本と右側2本のネジをドライバーで締め付けます。

2-5  新品の固定刃が取り付いた状態です。これで替え刃の交換はすべて完了です。

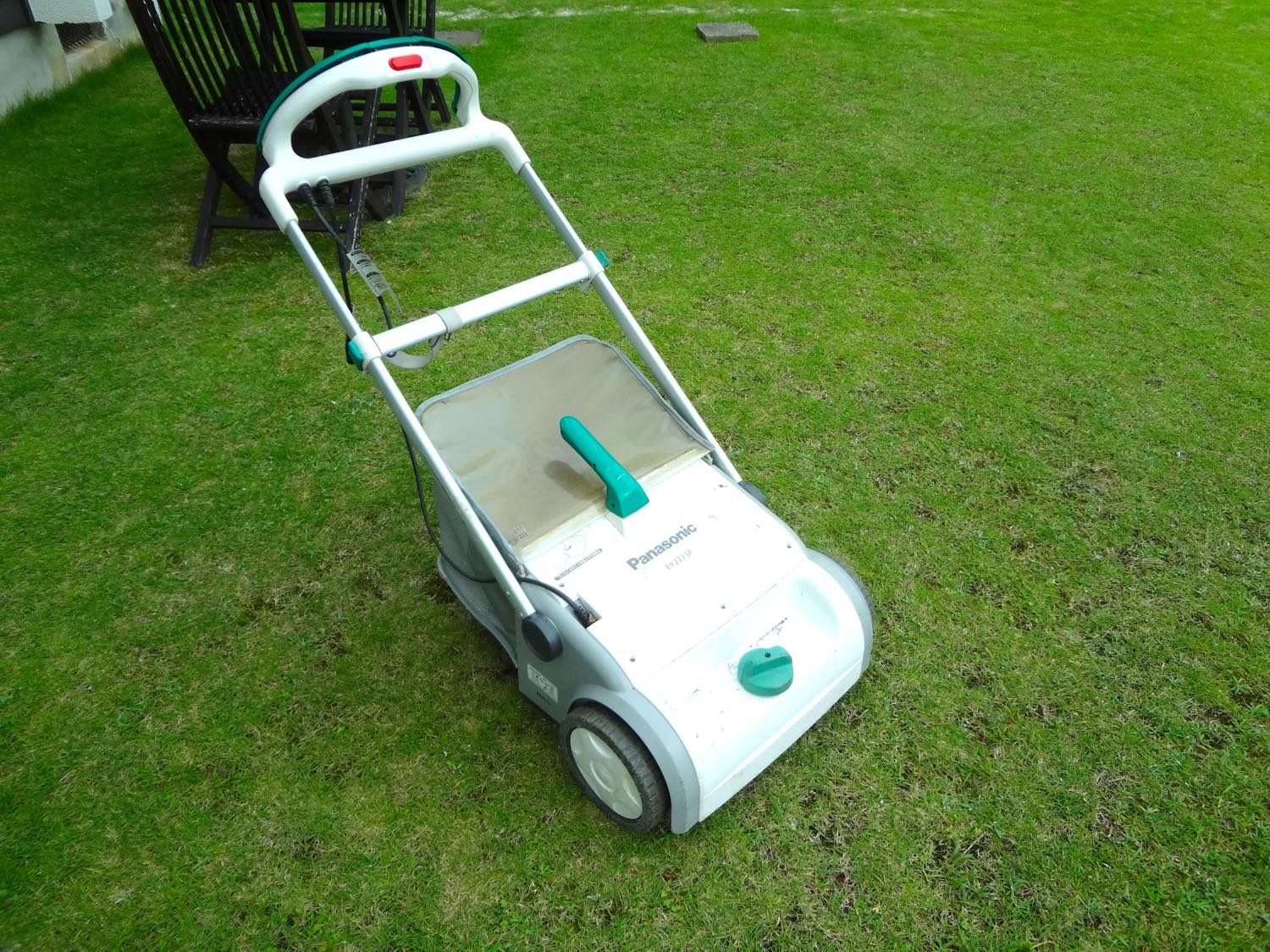

リール刃と固定刃の交換後の本体写真と芝生

替え刃交換後、リール刃と固定刃の隙間を調整し、大雨で伸びた庭の芝生を刈ってみました。

芝刈り機の作動音が非常に静かになり、刃の切れ味は新品に戻りました。
